Frage Lenkscheinwerfer Einstellung ?

smrevival.wordpress.com/2018/12/29/mid-l...d-headlights-turned/

Es ist Polyamid, auch ohne es abzufackeln.

Andreas

Bestehen denn die originalen Schläuche gesichert aus Rilsan (d.h. ein Polyamid-Typ, PA11), Andy?
Klingt ja wahrscheinlich, denn Rilsan ist druck- und ölfest und wird für Hydraulikleitungen verwendet. Und: benötigt keinen Weichmacher - wir stellen ja auch keine Versprödung fest.
Wenn einer von Euch einen Schnipsel vor sich hat: anzünden, auspusten - riecht nach verbranntem Haar? -> Polyamid.

Zu den Flüssigkeiten schrieb Dirk T.:
29 Apr 2017 09:53 #7
"Bei den älteren war eine klare, dünne nach Schmierölen riechende Flüssikkeit drin.
Bei den späteren eine bläuliche Glykolartige.
Gut und problemlos fuktioniert SR24 (Modellbahn-Öl auf Paraffinbasis) entspricht der ersten Flüssigkeit."


Sehr interessanter Beitrag und danke an Ernie für den Zeitaufwand!
Jochen

Dein Lenksystem ist Serie 1 mit den Stopfen, die nur eine Ringkerbe haben. Serie 2- die häufigste meines Wissens, hat 2 Kerben, da muss man mehr abschneiden, ich weiß nicht mehr auswendig, ob die Feder für die Steinchen am anderen Leistugnsende genug Spiel dafür hat.

Aber folgendes: Die Systeme sind DICHT bzw müssen dicht sein. Dauernder Verlust deutet auf Leckage hin und da ist dann bald alles kaputt. Dann war die Arbeit umsonst.
Oder es entwickelt wer ein System mit einer kleinen Hydraulikpumpe und Metallzylindern?
Andreas

So - Ich habe Fertig!
Hier die Anleitung zum Einbau des Ventils zur Scheinwerfer Justage und Entlüftung -
Einkaufsliste und Bilder beachten.

Vorgehen:

1. Freilegen:
Lösen der Schlauchenden bei von den Geberzylindern (Hinter / linker Federkugel) durch leichtes Aufbiegen der Blech Haltelaschen.
Zurückschieben oder Aufschneiden der evtl. vorhandenen Ummantelung beider Schläuche (am besten mit Schere um Schläuche nicht zu beschädigen).
Der Schlauch mit dem Stopfen muss auf ca. 30 cm frei liegen um an Ihm zu arbeiten.

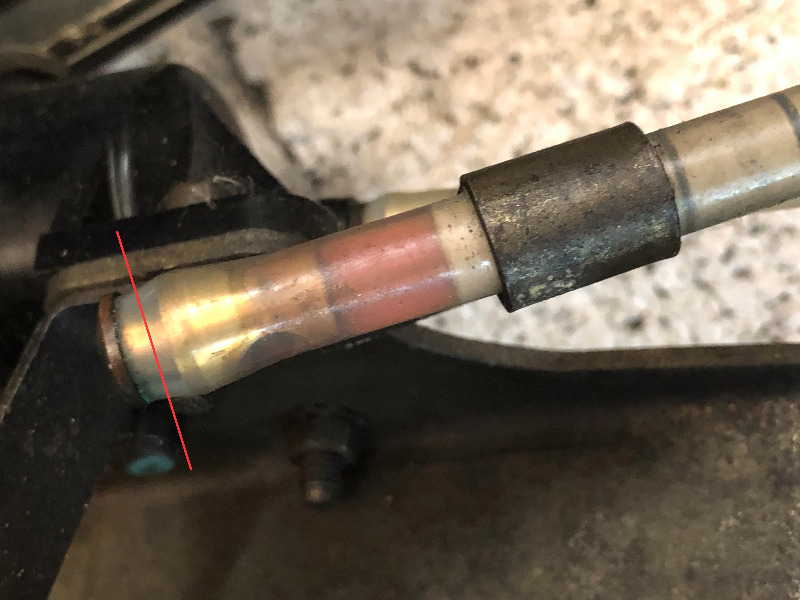

2. Schneiden (Achtung höchste Sorgfalt) :
Kürzen des Schlauches im Stopfenbereich 2-3 mm neben Kante des Stopfens / der dicksten Stelle in Richtung Schlauchende: (Siehe Bild)

Der Stopfen sitzt Bombenfest, dennoch soll er raus und dann soll der Hahn auch nach Entfernen noch in Schlauch reinpassen und dichten.
Deshalb schneidet man mit Lesebrille / Lupe in Ruhe mit gutem Skalpel / Cutter genau neben der Dichtkante den Schlauch rundum ab.
Nie über Dichtkante Schneiden sondern daneben - 2- 3mm. Sonst ist Stopfen und Schlauch nicht mehr ohne Tricks nutzbar.

Ziel ist ja den Stopfen zu entfernen und am Schlauch immer noch "Hinterschnitt" "Aufwölbung" zu haben,
damit die identische Kante des Hahnes wieder Dichten kann.

Evtl. erstmal nur wenig abschneiden, dann probieren, und sukzessive nochmal abschneiden.
Besser als zuviel. Kommt auch drauf an wie alt und spröde der Schlauch ist - meiner war 45 Jahre alt

3. Stopfen entfernen
Dannach erwärmt man das Schlauchende mit dem Ziel das alte Rilsan wieder etwas flexibler zu bekommen auf ca. 60 grad (geduldig erwärmen, nicht nur oberflächlich)
Dann hält man den Schlauch senkrecht und zieht den mit einer Zange Stopfen heraus.

Man wirft die Schelle über den Schlauch und presst den Hahnstutzen in den Schlauch. Nun kurz schauen ob alles sitzt und Schelle drüber und anziehen.

4. Entlüften
Ab jetzt macht es Spass: Schlauch an Hahn anschliessen (Flexibler PVC / Silikon) geht am einfachsten),
Spritze mit Medium füllen (z.B. Blaue Kühlflüssigkeit o.A.je nach System / bitte googeln)
Spritze an Schlauch ansetzen, alles senkrecht halten

Jetzt den Hahn öffnen und Luft / Flüssigkeit aufsteigen lassen.
An Spritze langsam ziehen um Luft und Flüssigkeit aus Leitung zu ziehen bis keine Luft mehr kommt.
Luft steigt oben in Spritze. Eigentlich kann man nun schon durch drücken justieren.

Möchte man aber massiv Entlüften zieht man das solange bis beide Rollmembranen in beiden Zylindern zusammengedrückt sind -
Helfer kann an Geberkolben von Hand nachhelfen, oder man fixiert mit Kabelbindern oder Hilfskonstruktion.

6. Scheinwerfer justieren
Jetzt mit Spritze Flüssigkeit wieder reindrücken (immer senkrecht halten) - Scheinwerfer bewegt sich - bis Scheinwerfer gerade steht.
(Natürlich steht Lenkung auch gerade und Mechanik ist gut justiert - Siehe WHB z.B. "Kerben an Geber Kolben bei Geradeaustellung")

Hahn Schließen, an Spritze leicht ziehen (Druckabbau sonst spritzt es beim Abziehen), dann Schlauch ab, Kappe auf Hahn aufsetzten

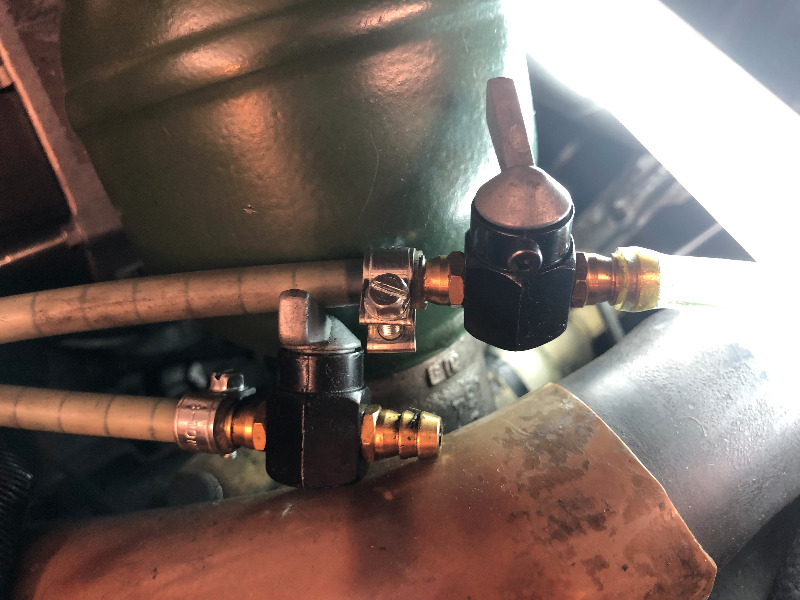

7. Hahn unter Federkugel verstauen, fixieren, Ummantelung der Schläuche wieder Vorschieben o.A., fertig.

Später kann man dann im Frühjahr bei Bedarf einfach Hahn rausziehen, Spritze ran, einstellen, fertig.

ANMERKUNGEN:
Alles ohne Gewähr, nichts für Leute mit total linken Händen, aber auch nicht aufwändig.

Kniffelig ist hauptsächlich den Stopfen Raus und den Hahn reinzubekommen, Bzw. den Schlauch gut zu kürzen:
Eben den Schlauch so lang wie möglich zu lassen, und so wenig wie möglich abzuschneiden
und trotzdem Stopfen raus und Hahn reinzubekommen.

Sinnlos bei tropfenden Systemen oder verstellter Mechanik.
Sinnvoll bei bereits überholten oder guten alten Systemen die Luft oder minimal Flüssigkeit verloren haben
Am besten ist natürlich noch immer das nagelneu restaurierte, frisch und luftlos befüllte System.

Viel Glück! Mögen von nun an weniger schielende SM herumfahren
Wenn es klappt und Erfolg bringt würde mich eine Info freuen!

LG Ernie


Einkaufsliste:
(Bezeichnungen passen als Ebääh Suchbegriffe)
- 2x Universal Benzinhahn 8mm (Diie hübschen schwarz goldenen)
- 1x Einwegspritze 200ml
- 1m PVC Benzinschlauch 8mm Innen (nur zum Befüllen)
- 2x Schlauchschellen 8- 10 mm
- 2x Vakuum Gummistopfen 7 mm (Muss nicht - dichtet aber zusätzlich)
- Flüssigkeit zum Auffüllen (Bitte selber googeln - KFZ Kühler Frostschutz blau oder Modellbau Dampf Öl, siehe post Andy, bitte kein LHM)

Werkzeug:
- Guter Cutter / Skalpel (Um Schlauch zu verkürzen um Stopfen rauszubekommen)
- Kleine Schere (Um Schlauchpaket zu öffnen)
- Gripzange / Kleiner Schraubstock oder Zange oder guten Helfer (Um Schlauch zu halten)
- gute Kombi Zange (um Stutzen rauszuziehen)
- Kleine Spitzzange o.A. (um Blech Halterung des Schlauchendes aufzubiegen)
- Heißluftpistole (Um Schlauchende / Stopfen zu erwämen)
- Evtl. Schnur / Tape (Um Schlauchende an Haube zu binden wenn man alleine arbeitet)

Hi,
druckstabil bis 0,4bar ist für die auftretenden Drücke vermutlich ein Witz.
Die Steinchen dienen als Knickschutz. Verringern auch die Flüssigkeit, vielleicht verbessert das das Ausdehnugnsverhalten?
Die Druchmesser der Rohre gibt es bei den 3 Bauserien der Lenksysteme in mindestens 2 Durchmessern.
Vielleicht liegt bei mir noch ein Rilsamnuster, wo es druffsteht.
Andreas

Ganz ruhig Brauner
Der Schlauch ist doch nur für die Spritze - nicht zum Einbau!

Und die Anleitung kommt doch erst noch - und bezieht sich nur auf das Anbau des Hahnes anstelle des Stutzens.....

Keep Cool!

Hi,
folgendes wäre zu ergänzen:
1) Ja keine PVC- Schläuche nehmen, die sind thermoplastisch und blasen sich unter Innendruck und Hitze auf. Und beim Altern schrumpfen sie. Da kriegst Du nie eine saubere Einstellung hin. Rilsan googeln oder Tecalemit. Das Zeug gibt es in der Pneumatik heute aktuell immer noch. Qualität mittelhart.
2) Die alten Leitungen von den Stutzen lösen- Auf keinen Fall rumschnitzen! Die Kantend er Dichtrillen dürfen vom Cutter KEINE BEeschädigung erfahren. Daher mit dem Cutter in Schlauchlängsrichtung die Schlauchwandung vorsichtig abtragen, bis die so dünn ist, dass sie reißt und der Stutzen rausgeht.
3) Luft im System kriegt man nur raus, wenn man alles ausbaut und senkrecht hängt. Dann ganz oft mit dem Fingernagel ranklopfen, bis die letzte Blase oben raus ist.
4) Bau einer Einstellhilfe, mit der man im ausgebauten Zustand einen Kolben genau justiert fixieren kann.

ich habe die Systeme immer ohne Hähne gemacht, alles dicht wie oki, aber ist natürlich ein anstrengender Job.

Andreas

Super Tip Andy! Danke, werde ich prüfen!

Zum Thema "Befüllungsventil" hier schon einmal die Einkaufsliste:
Tip: Die Stichwörter passen exact auf Ebääi - kaufen bitte selber
(Die Liste bezieht sich auf die gängigen 8mm Lenkungs Leitungen mit den Steinchen drin)

Einkaufen:
- 2x Universal Benzinhahn 8mm (Diie hübschen schwarz goldenen)
- 1x Einwegspritze 200ml
- 1m PVC Benzinschlauch 8mm Innen (nur zum Befüllen)
- 2x Schlauchschellen 8- 10 mm
- 2x Vakuum Gummistopfen 7 mm (Muss nicht - dichtet aber zusätzlich)
- Flüssigkeit zum Auffüllen (Bitte selber googeln - KFZ Kühler Frostschutz blau oder Modellbau Dampf Öl, siehe post Andy, bitte kein LHM)

Werkzeug:
- Guter Cutter (Um Schlauch zu verkürzen um Stopfen rauszubekommen)
- Kleine Schere (Um Schlauchpaket zu öffnen)
- Gripzange / Kleiner Schraubstock oder Zange oder guten Helfer (Um Schlauch zu halten)
- gute Kombi Zange (um Stutzen rauszuziehen)
- Kleine Spitzzange o.A. (um Blech Halterung des Schlauchendes aufzubiegen)
- Heißluftpistole (Um Schlauchende / Stopfen zu erwämen)
- Evtl. Schnur / Tape (Um Schlauchende an Haube zu binden wenn man alleine arbeitet)

Viel Glück!
Kurzanleitung folgt!

Ernie- das Windgeräusch am Spiegel: Prüfe mal, ob vorne an der Türe der vordere Chromrahmen der Deflektorsccheibe elastisch abgedichtet ist da, wo er in das Türblelch reingeht. Also hiner der Dichtung und vorne herum am Türblech bis dahin, wo die Türdichtung anliegt. Fehlt das- pfeift es und der Türkasten ist Resonanzboden.

Andreas

MaTHias schrieb: Fazit also: die Leitungen sind nicht mehr in Ordnung, das ist die Ursache für das Schielen? Evtl. ist ein solcher Fehler der Leitung nach hinten dann auch die Ursache für eine zu hohe Einstellung der kompletten Scheinwerfer rechts und links?
Alles war vor einem Jahr echt gut eingestellt, und heute nicht mehr. Ich habe die Leitungen für nicht zu knapp von einem Franzosen gekauft, und jetzt müssen die alle neu?
Kacke.

Traurige Geschichte - alles neu gemacht und dann das nach einem Jahr...
Ich würde mal wie Carsten und Andy schon sagten schauen ob alles dicht ist - also ob irgendwo Flüssigkleit austritt- Schlauchanschlüsse/ Zylindergehäuse / Rollmembranen.
Wenn alles dicht - weil ja auch alles neu: Es ist gut möglich das "der freundliche Franzose" dir Luft verkauft hat - zb in den Rollmembranen.
Die entweichte in den letzen Monaten - zum Beispiel an der Klemmung zwischen Gehäuse und Membran.
Daher reduzierte sich das Volumen im System - Ergebnis ist Schielen und in den Himmel leuchten...
Dann könnte nachfüllen helfen und wäre sinnvoll - vorallem wenn vor einem Jahr alles richtig justiert war...
Wenn dur Leckagen siehst - oder Ablagerungen von Flüssigkeit - dann muss wohl alles raus und neu..
Das wäre meine Meinung ohne Gewähr auf Richtigkeit und der bitte um höfliche Korrektur

Trotzdem frohe Ostern!
PS: -Da ich ein paar sehr freundlche Anfragen per PM habe werde ich versuchen morgen Kurzanleitung zur "Entlüftung / Befüllungs Modifikation" aufzusetzen -
aber nur wenn es wie von Jochen prophezeit regnet! Ist auch schon ca 5 Jahre her - hab aber heute Extra ein / zwei Fotos gemacht....
(Hatte heute übrigens eine schöne Fahrt im SM über die leere Bahn - mit frischem Motoröl - Herrlich! - bis auf ein Windgeräusch in der Gegend vom Rückspiegel ...)

Hi AMthias,

das Schielen entsteht schon zwischen Hochdruck und Tiefdruckgebiet. Schaumal erst, ob die Dinger wo lecken und ob Luft drin ist.
und vielleicht ist die ganze Mechanik verstellt.

Andreas

Nein, nicht neu. Bau sie aus, finde die Lecks, repariere es.
Ferner, bau Nachfüllventile, oder Stopfen ein. Dann füllst Du einmal zu Beginn der Saison nach, fertig. Oder Du nimmst halt viel Geld in die Hand, erneuerst oder lässt erneuern, aber ich glaube, angesichts der alten Plasteteile ist das alles fraglich, und dann ist es in 2 oder 3 Jahren wieder so weit.

Carsten

Fazit also: die Leitungen sind nicht mehr in Ordnung, das ist die Ursache für das Schielen? Evtl. ist ein solcher Fehler der Leitung nach hinten dann auch die Ursache für eine zu hohe Einstellung der kompletten Scheinwerfer rechts und links?
Alles war vor einem Jahr echt gut eingestellt, und heute nicht mehr. Ich habe die Leitungen für nicht zu knapp von einem Franzosen gekauft, und jetzt müssen die alle neu?
Kacke.

Wenn sie dann lecken sind sie halt hinüber.

Andreas

Andy schrieb: Loide!
ich habe mal im Clubjournal einen Artikel geschrieben über die verschiedenenS ysteme undd eren Füllung.

LHM ist DEFINITIV das falscheste! Das Zeug greift die Kunststoffteile an und ggf auch die Gummimembranen.
serie 1-3 haben Paraffinöle drin, Serie 4 blauen Frostschutz mit dünnen Leitungen ohne Steinchen.

Andreas

Wenn sie anfängen zu lecken (Ich hoffe, es wird lange dauern) ersetze ich das LHM durch Paraffinöle oder blauen Frostschutz !!

Loide!
ich habe mal im Clubjournal einen Artikel geschrieben über die verschiedenen Systeme und deren Füllung.

LHM ist DEFINITIV das falscheste! Das Zeug greift die Kunststoffteile an und ggf auch die Gummimembranen.
Serie 1-3 haben Paraffinöle drin, Serie 4 blauen Frostschutz mit dünnen Leitungen ohne Steinchen.

Andreas

Hallo Ernie,

SCHADE! Ich hätte nämlich gerne von Dir gehabt:
- mehr Detailbilder vom Einbauzustand
- Detailbilder von den kritischen Handgriffen
- Erklärung, an welcher Stelle etwas besonders leicht kaputtgehen kann (vergisst man schnell nach dem Durchführen, wenn es geklappt hat)
- Erklärung zu anderen wichtigen Details
- grober Ablaufplan
- verwendete Flüssigmedien
- shopping-Liste mit Preisen.

Kannst Du Dich nicht Ostermontag (da soll es regnen) hinsetzen und es mir exklusiv nachher als pdf zuschicken und keinem anderen hier im Forum davon sagen?
Du kannst so gut erklären!

Mich interessiert das nämlich, selbst wenn meine SW noch halbwegs gerade stehen - allein, weil dieser Mechanismus eine absolute SM-Sonderlösung ist. Selbst die DIRAVI hatten nachher noch andere Fahrzeuge - aber wer hatte schon Schlauchscheinwerferschwenkung (Wort mit 3 sch)?

Viele Ostergrüsse,
Jochen
